Теплообмінне обладнання відіграє ключову роль у сучасній промисловості. Серед різноманітних типів теплообмінників особливе місце займають кожухотрубні апарати, які вже багато десятиліть залишаються надійним рішенням для найскладніших промислових задач.

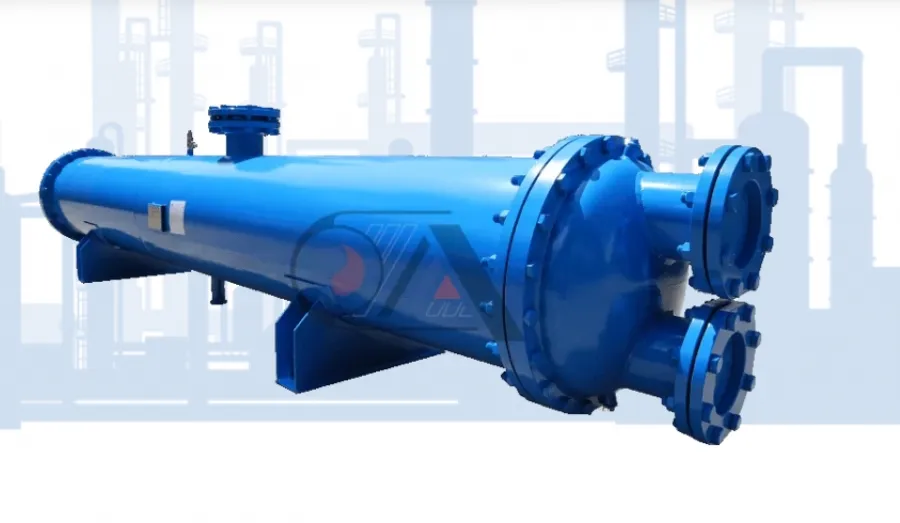

Кожухотрубний теплообмінник являє собою класичний приклад надійного та перевіреного часом обладнання для теплообміну між різними середовищами.
Принцип роботи кожухотрубного теплообмінника
Основа конструкції складається з циліндричного кожуха, всередині якого розміщений пучок труб. Теплоносії рухаються в різних просторах: один - всередині труб, інший - в міжтрубному просторі. Теплообмін відбувається через стінки труб.
Основні елементи конструкції:
- Зовнішній кожух.
- Трубний пучок.
- Трубні решітки.
- Перегородки.
- Патрубки входу/виходу.
Особливості теплообміну:
- Протитечійна схема руху теплоносіїв.
- Турбулізація потоків.
- Ефективна теплопередача.
- Мінімальні втрати тепла.
Переваги конструкції
Кожухотрубні теплообмінники мають ряд важливих переваг:
Механічна міцність:
- Робота під високим тиском.
- Стійкість до температурних навантажень.
- Надійність конструкції.
- Тривалий термін служби.
Експлуатаційні переваги:
- Простота обслуговування.
- Ремонтопридатність.
- Можливість очищення.
- Стійкість до забруднень.
Універсальність застосування:
- Робота з різними середовищами.
- Широкий діапазон температур.
- Різні варіанти виконання.
- Адаптивність до умов.
Застосування в різних галузях
Основні сфери використання:
Нафтохімічна промисловість:
- Охолодження продуктів.
- Конденсація парів.
- Підігрів сировини.
- Рекуперація тепла.
Енергетика:
- Парогенерація.
- Охолодження масла.
- Підігрів води.
- Конденсація пари.
Харчова промисловість:
- Пастеризація.
- Охолодження продуктів.
- Температурна обробка.
- Теплова стерилізація.
Порівняння з іншими типами теплообмінників
Особливості порівняно з пластинчастими теплообмінниками:
Переваги:
- Вища механічна міцність.
- Робота з забрудненими середовищами.
- Простіша конструкція.
- Нижча вартість.
Недоліки:
- Більші габарити.
- Нижчий коефіцієнт теплопередачі.
- Складніше регулювання потужності.
- Більша металоємність.
Конструктивні особливості
Важливі технічні аспекти:
Матеріали виготовлення:
- Вуглецева сталь.
- Нержавіюча сталь.
- Спеціальні сплави.
- Титан.
Схеми компонування:
- Одноходові.
- Багатоходові.
- З плаваючою головкою.
- З U-подібними трубами.
Технічне обслуговування та експлуатація
Для забезпечення тривалої роботи необхідно:
Регулярні перевірки:
- Контроль герметичності.
- Моніторинг параметрів роботи.
- Перевірка стану труб.
- Діагностика ущільнень.
Планове обслуговування:
- Очищення поверхонь теплообміну.
- Промивка трубного простору.
- Перевірка фланцевих з'єднань.
- Заміна прокладок.
Профілактичні заходи:
- Захист від корозії.
- Попередження відкладень.
- Контроль якості теплоносіїв.
- Підтримка оптимальних режимів.
Інноваційні рішення в конструкції
Сучасні розробки включають:
Удосконалення конструкції:
- Оптимізація трубного пучка.
- Покращення розподілу потоків.
- Нові типи перегородок.
- Ефективніші схеми руху теплоносіїв.
Нові матеріали:
- Композитні труби.
- Спеціальні покриття.
- Стійкі до корозії сплави.
- Інноваційні ущільнення.
Економічна ефективність
Фактори впливу на ефективність:
Капітальні витрати:
- Вартість обладнання.
- Витрати на монтаж.
- Вартість допоміжних систем.
- Витрати на пусконалагодження.
Експлуатаційні витрати:
- Енергоспоживання.
- Технічне обслуговування.
- Витратні матеріали.
- Ремонтні роботи.
Автоматизація та контроль
Сучасні системи включають:
Контрольно-вимірювальні прилади:
- Датчики температури.
- Витратоміри.
- Датчики тиску.
- Аналізатори складу середовищ.
Системи управління:
- Автоматична регуляція.
- Захист від аварійних режимів.
- Оптимізація параметрів.
- Збір та аналіз даних.
Екологічні аспекти
Вплив на навколишнє середовище:
Енергоефективність:
- Зниження споживання енергії.
- Утилізація тепла.
- Оптимізація процесів.
- Зменшення втрат.
Екологічна безпека:
- Герметичність конструкції.
- Безпечні теплоносії.
- Мінімізація викидів.
- Можливість переробки.
Перспективи розвитку
Напрямки вдосконалення:
Технологічні інновації:
- Нові конструктивні рішення.
- Покращення теплопередачі.
- Зниження гідравлічного опору.
- Підвищення надійності.
Цифровізація:
- Інтелектуальні системи управління.
- Предиктивна діагностика.
- Віддалений моніторинг.
- Оптимізація режимів роботи.
Кожухотрубні теплообмінники залишаються оптимальним вибором для:
- Роботи з високими тисками.
- Агресивних середовищ.
- Забруднених теплоносіїв.
- Надійної довготривалої експлуатації.
При правильному виборі та обслуговуванні кожухотрубний теплообмінник забезпечує надійну та ефективну роботу в найскладніших промислових умовах.
